GB 18613一2012
引言
為使我國電動機效率水平符合國際標準的要求，本次修訂GB 1 8 6 13時參考了IEC 60 034一30《單速
三相籠型感應電動機效率分級》國際標準，GB 1 8 6 13中電動機額定功率和電動機極數的范圍與IEC 6 0 0 34一30保持一致，GB 1 8 6 13規定的能效3級的效率值與IEC 60034一30的IEZ保持一致，GB 1 8 6 13規定的能效2級的效率值與1 E C 6 0 034一30的1 E3保持一致，GB 1 8 6 13規定的能效1級的效率值與IEC 60034一31的附錄A中的推薦表保持一致。
中小型三相異步電動機能效限定值及
能效等級
1范圍
本標準規定了中小型三相異步電動機(以下簡稱:電動機)的能效等級、能效限定值、目標能效限定值、節能評價值和試驗方法。
本標準適用于1 000 V以下的電壓，50 Hz三相交流電源供電，額定功率在o.75 kw ～ 375 kw范圍內，極數為2極、4極和6極，單速封閉自扇冷式、N設計、連續工作制的一般用途電動機或一般用途防爆電動機。
2規范性引用文件
下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。
GB 755--2008 旋轉電機 定額和性能(IEC 60034-1: 2004 , IDT)
GB/T 1032 三相異步電動機試驗方法
3術語和定義
下列術語和定義適用于本文件。
3 .1
電動機能效限定值minimum allowable values o, energy efficiency for motors
在標準規定測試條件下，允許電動機效率最低的標準值。
3 .2
電動機目標能效限定值target minimum allowable values of energy efficiency for motors
在本標準實施一定年限后，允許電動機效率最低標準值。
3 .3
電動機節能評價值evaluating valves of energy conservation for motors
4技術要求
4 .1基本要求
電動機的一般性能、安全性能、防爆性能以及噪聲和振動要求應分別符合相關標準。
4.2電動機能效等級

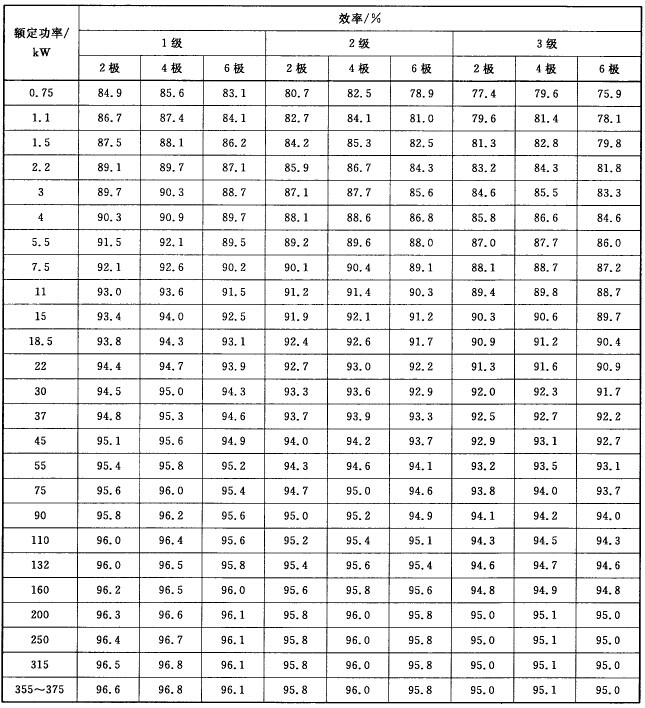

電動機能效等級分為3級，其中1級能效最高。各等級電動機在額定輸出功率下的實測效率應不
低于表1的規定，其容差應符合GB 755-2008第12章的規定。
GB 18613-2012
表1中未列出額定功率值的電動機，其效率可用線性插值法確定。
4. 3電動機能效限定值
電動機能效限定值在額定輸出功率的效率應不低于表1中3級的規定。
4.4電動機目標能效限定值
電動機目標能效限定值在額定輸出功率的效率應不低于表1中2級的規定。在表1中7.5 kw～375 kw的目標能效限定值在本標準實施之日4年后開始實施;7.5 kw以下的目標能效限定值在本標準實施之日5年后開始實施，并替代表1中3級的規定。
4. 5電動機節能評價值
電動機節能評價值在額定輸出功率的效率均應不低于表z中2級的規定。
5試驗方法
