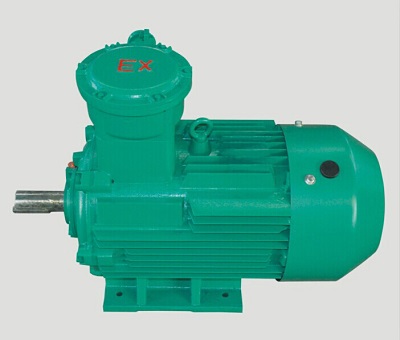

YBK3-315L1-4防爆電機是南洋防爆電機YBK3系列防爆電機的一種型號，在實際工作中經常用到。下面介紹下YBK3-315L1-4防爆電機。
YBK3-315L1-4防爆電機簡介
YBK3-315L1-4防爆電機用作煤礦井用（采掘面以下用），電動機的隔爆結構為ExdI Mb。防爆標志為ExdI Mb適用于含有瓦斯或煤塵的煤礦井下采掘工作面。本系列電動機為鼠籠式隔爆型三相異步電動機，外殼防護等級為IP55，冷卻方式為IC411全封閉自扇冷式。電動機的結構及安裝型式為IMB3、IMB5、IMB35。YBK3-315L1-4防爆電機是為煤礦井下采掘面機械設計的電機，機座由鋼板焊接形成，風罩、接線盒、絕緣結構采取加強措施，主要用于煤礦井下惡劣工作環境。
YBK3隔爆型電動機，要求電動機內部的爆炸性混合物爆炸時，隔爆外殼不應損壞或產生影響隔爆性能的變形；內部爆炸火焰不允許通過外殼的隔爆接合面引起外部爆炸性混合物的爆炸，為此：
1、組成隔爆外殼的零件如機座、端蓋、軸承內蓋、接線盒蓋、接線盒座等，精加工后須經1.5Mpa，持續時間至少為10S，實驗結果以不滴水和外殼未產生影響防爆型式的永久性變形或損壞視為靜壓試驗合格；
2、隔爆接合面的長度間隙、表面粗糙度、接線盒內部裸露導體之間、裸露導體與金屬外殼之間的電氣間隙及爬電距離見。
3、連接隔爆外殼的螺栓均裝有彈簧墊圈,防止自行松脫，且緊固件的適應力大于或等于640Mpa，即緊固螺栓機械性能等級為8.8級。對于礦用產品，易受到外力沖擊的緊固件還應設護圈。
4、機座、端蓋、軸承內蓋、接線盒座、接線盒蓋、接線螺栓、端子套（或接線板）、軸、密封圈是隔爆零部件。
5、在額定工作狀態下，電動機外殼最高表面溫度不得超過+150℃。進線口外的溫度不得高于所用電纜的允許溫度，以保證電纜運行可靠。
YBK3-315L1-4防爆電機型號
YBK3電動機防爆標志代表的意義:ExdIMb
Ex:防爆標志
d:電氣設備防爆型式(隔爆型)
I:電氣設備類別級別(I類)
Mb:適用煤礦井下
YBK3-315L1-4防爆電機型號代表的意義
Y:異步電動機
B:隔爆型
K:礦用電機
3:第三次改型設計
315:電機中心高(315mm)
L:機座長度(長機座)
1::1號鐵心長度
4:極數(4極電機)
YBK3-315L1-4防爆電機詳情參數表
防爆電機型號 YBK3-315L1-4
額定功率(kW) 160kw
額定電流（A） 285.1A
額定轉速（r/min） 1485r/min
效率%(η%) 95.8
功率因數(cosφ) 0.89
額定轉矩N.m 1029.0
堵轉轉矩額定轉矩TstTN 2.2
堵轉電流 額定電流Ist TN 6.9
最大轉矩 額定轉矩Tmax TN 2.2
噪聲 db(A) 97
重量 1290
