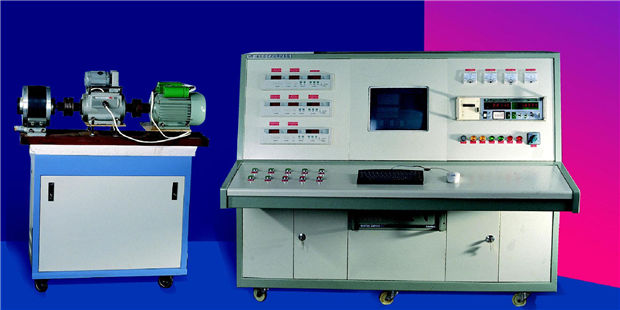

該系統適用于單、三相小功率異步電動機、同步電機、家用電器電機的型式試驗測試。（其中單相電機包括：電容啟動、電容運轉、電阻起動、雙電容單相異步電機）
系統采用PⅢ工控機主控，分布式多計算機處理方式，配以中文測試處理軟件，具有自動控制，數據采集、處理、分析、繪制電機特性曲線等功能，以及高智能化、高精度、高可靠性、抗干擾能力強等特點。
技術指標及適用范圍：
溫度 0-150℃，0.5級 電壓 0-600VAC，0.5級
電流 0-100A，0.5級 頻率 45-65HZ
轉矩 0-50N.m, 0.2級 轉速 0-5000rpm,0.05級
電阻 0-2000Ω，0.2級（最小量程分辨率1mΩ）
可完成主要測試項目：（無特殊說明，系統按GB1032-85，GBP651-88執行）
冷、熱態直流電阻測試
溫升試驗：R=f(t)曲線
空載試驗：空載特性曲線分析各種損耗
堵轉試驗：堵轉特性曲線
負載試驗：工作特性曲線
轉矩、轉速：M-S曲線，確定最大轉矩，最小轉矩及對應轉速，單相異步機離心開關斷開轉速
