Y2系列高壓三相異步電動機概述
根據國內外市場的需求，我公司在多年生產高低壓電機的基礎上，研制出的使用范圍更廣、效率指標更高、體積更小的新型Y2系列緊湊型高壓三相異步電動機。新產品集中了我公司生產電機的先進技術和幾十年的生產經驗。采用了新的工藝手段和新型材料，使電機的性能指標達到了國內外的先進水平。該產品體積小，重量輕，結構緊湊，占地面積小，安裝維護方便，防護等級高，可靠性好，效率高，節約用戶使用成本，噪音低，滿足客戶的節能和環保要求。
Y2系列高壓三相異步電動機用途
本系列電機適用于驅動各種通用機械。典型應用于：壓縮機、破碎機、磨煤機、風機、水泵、運輸機械等，也可以在石油化工，礦山企業中作原動機用。
Y2系列高壓三相異步電動機結構和特點
整機（機座、端蓋）采用高強度鑄鐵結構，機座外部帶正交分布的散熱筋，這種結構具有良好的散熱性，整體剛度好，堅固，耐用。繞組鐵心采用外壓裝方式，工藝性好，維護方便。電機的籠型轉子采用特殊工藝制造的鑄鋁結構，轉子導條，端環及風扇一次成型，提高了可靠性，增加了允許拖動負載的轉動慣量，可在惡劣環境下使用，并有良好的電氣性能。采用特殊的冷卻結構，使電機具有理想的冷卻效果。精密的轉子平衡系統，使電機運行平穩。振動和噪聲大大降低。接線盒結構緊湊，防護等級高，在連接可靠的接線端子，接線方式靈活，可多方位接線。

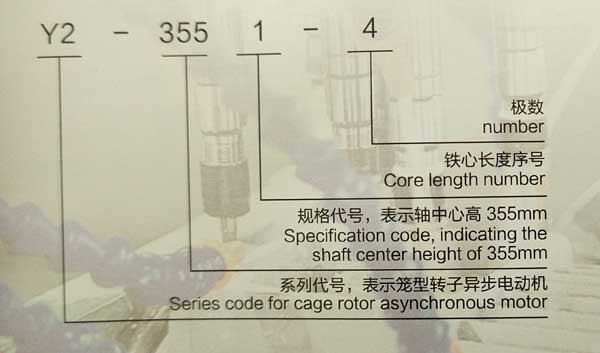

Y2系列高壓三相異步電動機型號意義
安裝形式 標準電機安裝方式IMB3（臥式）
根據用戶的需求可提供其他安裝方式。
如IMB35、IMB5、IMV1
防護等級 標準電機的防護等級IP54或IP55
冷卻方式 標準的電機冷卻方式IC411
工作制 連續工作制（S1）
額定電壓 6KV、10KV，客戶需求也可生產3KV各規格的電動機
額定頻率 50Hz
使用條件與工作方式
海拔不超過 1000m
環境空氣溫度范圍為 -15℃~40℃，當使用滑輪軸時，環境空氣溫度范圍為5℃~40℃
電機運行時，允許電壓偏差±5%
額定頻率為50Hz，允許頻率偏差±1%
電機應采用聯軸器傳動

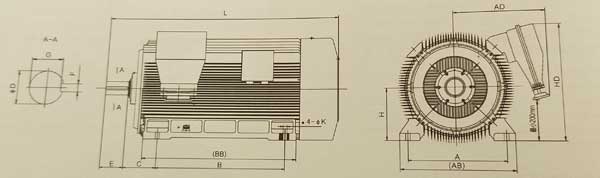

外形和安裝尺寸圖

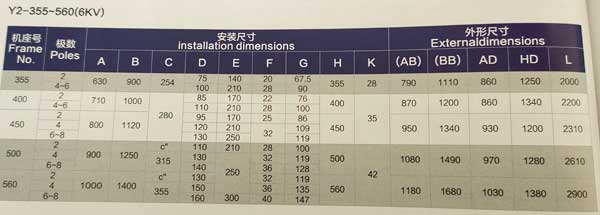

Y2-355-560（6KV）

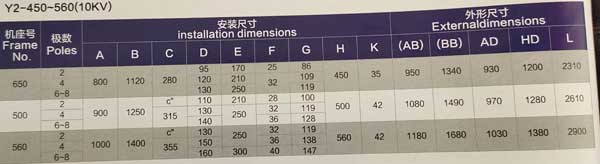

Y2-450-560（10KV）
