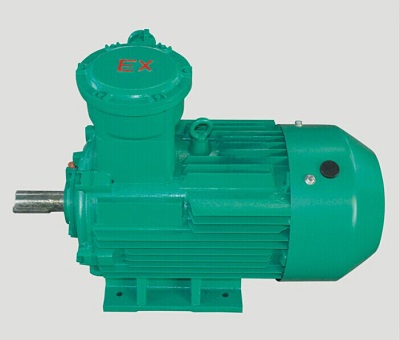

ybbp-160m2-2防爆電機概述

YBBP系列隔爆型變頻調速三相異步電動機是河南省南洋防爆電機有限公司為適應市場的需要開發的防爆電機，該產品與變頻器配合使用，可以實現較寬范圍內平滑無極調速，調速范圍、動態響應、調速精度、低頻轉矩、轉差補償、功率因數、效率等方面都有很大的優越性，YBBP變頻調速防爆電機能滿足煤炭、石油、化工等有爆炸性氣體混合物電動機防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼"d"保護的設備》的規定。

YBBP變頻防爆電機參數

額定電壓：380V、660V、380V/660V、660V/1140V

調速范圍：5-50HZ為恒轉距調速，50-100HZ為恒功率調速

功率范圍：0.55KW-315KW

防護等級：IP55

絕緣等級：F、H

冷卻方式：IC416（強迫通風）

ybbp-160m2-2防爆電機型號及意義

yb代表隔爆型三相異步電動機

bp 代表變頻調速

160 代表中心高160mm

m  代表鐵芯長度

2  代表2級電機

YBBP變頻防爆電機的適用場所

本系列電動機符合防爆性能符合GB3836.1-2010《爆炸性環境 第1部分：通用要求》和GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼"d"保護的設備》的規定，制成隔爆型電動機，適用于具有爆炸性氣體環境的1 區、 2 區危險場所。作為原動機使用，可廣泛應用在礦山、機械工業、石油化工工業、發電 廠等工礦企業中，驅動各種通用機械：如壓縮機、水泵、破碎機、切削機床、運輸機械及其它機械設備。

BS4683和EN50018的規定，制成隔爆型。防爆標志為ExdI、ExdIIAT4、ExdIIBT4，適用于有爆炸性氣體混合物存在的場所。

　　 ExdI適用于甲烷或煤塵的爆炸性混合物存在的煤礦井下非采掘工作面環境。

　　 ExdIIAT4適用于工廠用II類A級，溫度組別為T1、T2、T3和T4組爆炸氣體混合物存在的環境。

　　 ExdIIBT4適用于工廠用II類B級，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境。

        ExdIICT4適用于工廠用II類C級，溫度組別為T1、T2、T3和T4組爆炸性氣體混合物存在的環境

ybbp-160m2-2防爆電機防爆電機結構設計

結構設計時，主要也是考慮非正弦電源特性對變頻電機的絕緣結構、振動、噪聲冷卻方式等方面的影響，一般注意以下問題：

1)絕緣等級，一般為F級或更高，加強對地絕緣和線匝絕緣強度，特別要考慮絕緣耐沖擊電壓的能力。

2)對電機的振動、噪聲問題，要充分考慮電動機構件及整體的剛性，盡力提高其固有頻率，以避開與各次力波產生共振現象。

3)冷卻方式：一般采用強迫通風冷卻，即主電機散熱風扇采用獨立的電機驅動。

4)防止軸電流措施，對容量超過160KW電動機應采用軸承絕緣措施。主要是易產生磁路不對稱，也會產生軸電流，當其他高頻分量所產生的電流結合一起作用時，軸電流將大為增加，從而導致軸承損壞，所以一般要采取絕緣措施。

 5)對恒功率變頻電動機，當轉速超過3000/min時，應采用耐高溫的特殊潤滑脂，以補償軸承的溫度升高

ybbp-160m2-2防爆電機訂購須知

訂貨時須注明電動機型號、極數、額定功率、額定電壓、額定頻率、安裝結構型式、防護等級、環境要求等。
