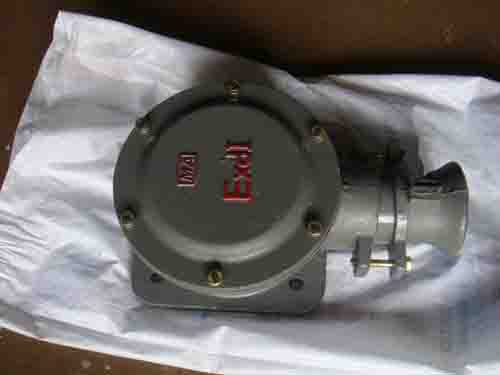

為了將電動機接到饋電線路，定子殼體上應有帶接線裝置的接線盒。

接線盒結溝可以根據電動機功率，電源電壓和工作條件設計成各種形式。

接線盒由不同作用的許多元件組成，接線盒殼體用以安裝接線裝置,接線柱用以緊固導線或電纜芯線和定子繞組引出線。電纜進線裝置用以固定和密封電纜或?qū)Ь€。

對防爆電動機接線盒的要求：

1.接線柱的位置必須便于安裝電纜芯線或?qū)Ь€。在電動機使用過程中便于定期檢查和修理；

2.接線盒應能改換方向，便于電纜及導線進線；

3,接線盒應能引進紙絕緣，橡膠及塑料絕緣鎧裝電纜、橡膠軟電纜和鋼套管導線。同時應保證能填封紙絕緣電纜（干封或注膠）。20千瓦以下的電動機，接線盒應考慮，不注電纜油的紙絕緣鎧裝電纜的進線。

4   .接線盒的內部尺寸應能讓電纜芯線或?qū)Ь€便于布置，不致彼此交錯和與接線盒接地部份相接觸。

5   .接線盒腔和電動機內腔必須用防爆隔板隔開，電纜芯線或?qū)Ь€接到定子繞組必須采用貫穿此板的防爆接線柱。用橡膠圈密封的電纜或?qū)Ь€，其防爆可靠性不如金屬殼體的接合面間隙。此外，電纜進線部分防爆性能在使用過程中可能因橡膠老化或安裝質量不佳而遭到破壞。所以，接線盒內腔若不和正常時有火花或發熱到很高溫度的元件的電動機內腔隔開，那么一旦電纜或?qū)Ь€密封破壞，爆炸性混合物滲入殼體，就有可能在腔內爆炸，并外傳到有爆炸危險的周圍環境中。

在正常運轉中，電動機的帶電部份不會產生電火花或局部過熱，因而也不會有引起點燃外界爆炸混合物的危險，防爆規程允許將接線盒做成電纜直接進線，而無須采用貫穿接線柱。

防爆電動機接線盒零件材料的強度不應低于電動機殼體材料的強度。

在井下使用的電動機接線盒，其外殼必須用鋼或高強度鑄鐵制造。凈容積不超過2.5升的外殼可采用C915-32灰鑄鐵制造。固定設備的電動機的接線盒外殼材料與其容積無關，允許采用CU15~32灰鑄鐵。

外殼壁厚根據所用材料確定：鋼——不小于4毫米，鑄鐵——不小于6毫米。

外殼的剛性可用加筋的辦法來達到，筋條的厚度和高度可根據計算，結構或工藝要求來決定。
