客戶在選購防爆電機產品的時候一定要了解確定購買的電機的安裝尺寸是什么，是b3安裝，b5安裝還是b35。下面河南省南洋防爆電機有限公司為大家詳細介紹防爆電機的安裝尺寸。

防爆電機安裝尺寸代號詳解

防爆電機型號的安裝方法有兩種代碼形式：IMBx和IMVy。IM是國際安裝方法代碼：B是水平方向的水平軸，V是垂直軸，水平方向是垂直的，X和Y分別為1-2個數字，指示連接位置和方向。在水平型中，分為B3，B35，B34，B5，B6，B7，B8，B9，B10，B14，B15，B20，B30;

IMB安裝代碼解釋

B3-水平腳安裝在基礎構件上;

B35——臥式借腳安裝在基礎構件上，并安裝法蘭安裝;

B5——臥式采用法蘭安裝;

B6——水平從D端看，腳安裝在墻上;

B7——水平腳安裝在墻上，從D側看，腳在右側;

B8——水平的地面腳安裝在頂部的頂部;

B9——水平D端蓋采用D端機座端面安裝;

B15—臥式采用腳主安裝，D端無端蓋采用機座端面輔助安裝;[H]B20——水平型，帶支腳，安裝在帶支腳的基礎構件上。高壓電動機分為：高壓同步電動機;高壓同步電動機;高壓同步電動機;高壓同步電動機。高壓異步電動機;高壓異步繞組電動機;高壓鼠籠式電動機。

規律：僅一個數字代碼沒有輔助安裝或附加安裝。訂購時應指定用于驅動鼓風機，磨煤機，軋鋼機和提升機的電機，并應采用特殊設計以確?？煽康倪\行。

防爆電機安裝尺寸實例

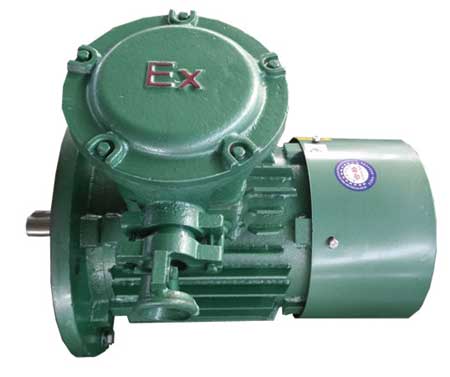

YBX3節能防爆電機的安裝方法

B3-底座有底腳，端蓋沒有法蘭;

B5-底座沒有腳，端蓋有法蘭;

B35-基座有支腳，端蓋有法蘭;

B14-基座沒有支腳，并且端蓋有小法蘭;

B34-基座有支腳，并且端蓋有小法蘭。

安裝防爆電機時要注意的四點：

1.請注意防爆電機的基本信息是否匹配。

2.檢查電氣設備是否具有“防爆證書”和防爆標志。

3.請按照防爆電機的使用說明書逐步進行操作。

4.是否選用防爆電機等電氣設備匹配設計要求。

5.基準尺寸的基準面尺寸是描述，測量和定位工程尺寸的基本要求，并且與幾何公差有關的尺寸必須具有基準面元素。無論是防爆電機架還是完整產品，中心高度都有特定的尺寸偏差要求，但共同點是中心高度為負。在安裝過程中，可以提高中心的高度，但是如果中心的高度高，則將很難操作。這也是尺寸負偏差的主要原因。

(1).腳平面是防爆電機高度方向的參考平面。底座鐵心位置和凸臺是同軸的圓柱表面，公共軸與底面之間的垂直距離是底座的中心高度。電動機轉子的中心軸和電動機軸的中心線在理論上是完全重合的。電機組裝好后，軸中心線相對于腳平面的垂直高度為整個產品的中心高度。框架端孔的高度也取決于底腳表面，特別是對于B35電機。

(2).電機腳的平面一方面是產品自身的相對尺寸基準，另一方面又與牽引設備的安裝基準密切相關;因此，在電機加工，運輸和使用過程中必須調整支腳，有計劃的進行保護。

選擇使用臥式防爆電機，需要根據臥式防爆電機機身上的銘牌標準的安裝方式代號，來進行安裝，統一規格代號的安裝尺寸都是統一固定好的，結合了電機實際需要的安裝方式進行設計的一種安裝方式。

選購防爆電機產品的時安裝尺寸非常重要，如果安裝尺寸選錯，實際使用防爆電機的時候安裝不上就麻煩了。
