在防爆電機的安裝和維修過程中，正確的接線操作至關重要。加長連接線時，一些師傅由于未按標準操作，導致了電源線、主板電器元件、保險管燒壞以及通訊故障等問題。為了分享正確的接線方法，以下是一系列操作標準和注意事項：

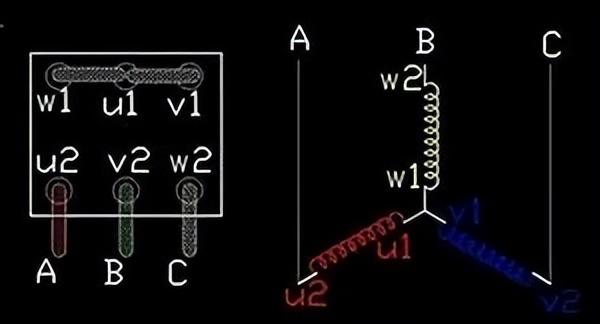

星型接法

原理：將電機三相線圈的三個末端連接在一起，形成公共端。由三個首端引出三條火線。

注意事項：

確保連接牢固，避免因松動而導致故障。

檢查電機手冊，確認星型接法在特定情況下是否適用。

注意絕緣處理，防止短路和漏電。

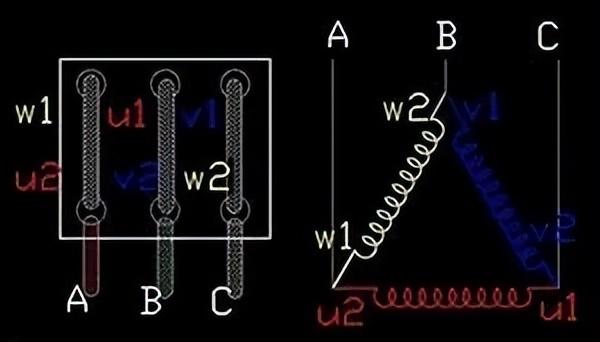

三角接線法

原理：將電機三相線圈的每一相的繞組的始端依次相接。

注意事項：

逐一連接每一相，確保正確連接，避免相序錯誤。

檢查電機規格，確認三角接法是否符合要求。

對接線端子進行適當?shù)慕^緣處理，確保安全可靠。

星形和三角形接法的電壓和電流區別

在三角接法下：

相電壓等于線電壓。

線電流等于相電流的根號3倍。

在星形接法下：

線電壓是相電壓的根號3倍。

線電流等于相電流。

注意事項：

在選擇接法時，根據電機和系統的要求確認最合適的方式。

仔細檢查接線前，確保所有參數匹配，并按照相關標準操作。

正確的接線方法不僅能防止設備損壞，還能確保電機的穩定運行。在進行接線操作時，請始終參考電機手冊、相關標準，并在有經驗的電氣工程師的指導下操作。
